近年来喜爱mini-ITX主板的玩家越来越多，相比傻大粗笨的ATX主机机型，专供mini-ITX版型搭配的机箱动辄就可以做到10L左右，因此这类主机在桌面级主机中拥有绝佳的便携性。最近mini-ITX主机中更是兴起了一种很新的玩法，那就是MoDT装机方案（Mobile on DeskTop），简而言之就是将桌面级主板和移动端处理器整合在一起，利用更低功耗的CPU让主板搭配的散热器厚度更薄，从而更容易塞入小体积限制的机箱内，进一步提升机箱空间的利用率。最近我们收到了来自铭凡的一款MoDT主板BD790i，我们一起来探究一下这款主板有哪些有意思的玩法。
规格参数
- 型号：铭凡BD790i ITX主板
- 尺寸：170mm×170mm（mini-ITX标准规格）
- CPU：AMD Ryzen 9 7945HX（16C/32T）
- 内存：DDR5双通道（SoDIMM插槽，最高2×32GB-5200Mhz）
- 存储：2×M.2 2280 PCIe 5.0 SSD插槽
- 连接：Intel AX210 Wi-Fi 6E、蓝牙5.3
- 外置接口：USB-C 3.2 Gen2（支持DP输出）、2×USB-A 3.2 Gen1、2×USB-A 2.0、HDMI 2.1、DP 1.4、3.5mm三分音频接口、2.5G网线接口
- 内置接口：1×CPU风扇、2×系统风扇、1×SSD风扇（已安装占用）、USB 3.2 Gen1前置、3.5mm音频前置
起手大满贯的mini-ITX主板配置
铭凡作为迷你主机领域产品力超前的厂商，此前推出过多款在功能性设计上非常优秀的迷你主机产品。此次铭凡也是思路清奇，将自身在迷你主机准系统硬件上的设计优势放在MoDT主板上，从而诞生了这款搭载AMD Ryzen9 7945HX的准系统级主板铭凡BD790i。

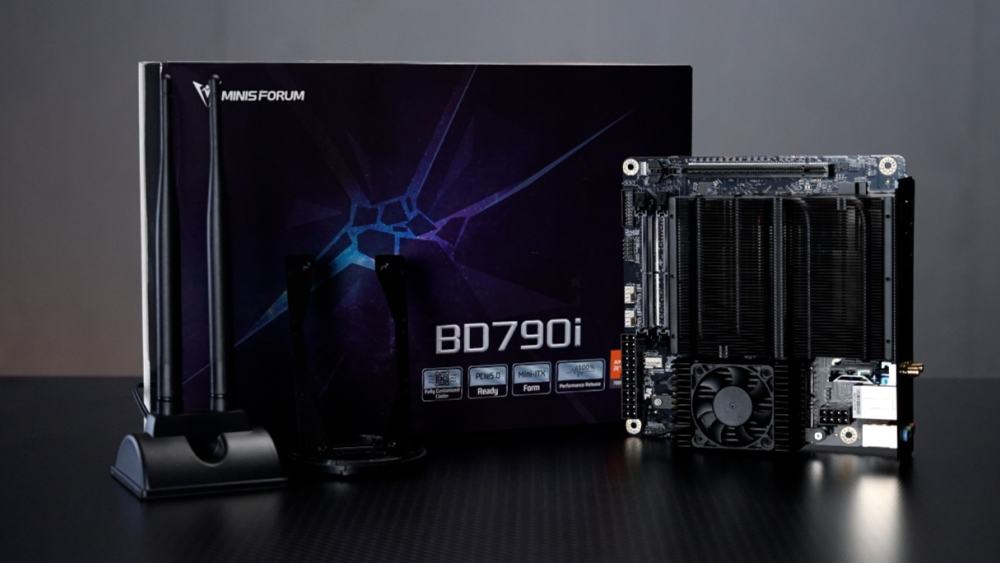

铭凡BD790i主板采用标准的mini-ITX板型，整体尺寸为170mm×170mm，采用纯黑配色的外观，给人第一印象就是规整简约——没有花里胡哨的散热装甲，但散热鳍片几乎覆盖了整张主板。铭凡BD790i主板的散热鳍片由两部分组成，大鳍片覆盖CPU和供电电路等核心发热部分，小鳍片则用来为2个SSD插槽位提供独立散热。可以看到两部分鳍片厚度都经过精心考量，小鳍片上内嵌主动散热风扇，高度与大散热鳍片齐平，大鳍片上方加装风扇支架后可安装长于鳍片少许的12cm下压式散热风扇。BIOS电池则安排在了主板背面，方便正面进行紧凑布局。
内置接口部分，铭凡BD790i主板拥有1个支持PCIe 5.0×16的全长PCIe插槽，两个DDR5规格的SoDIMM内存插槽，最高支持最高2×32GB-5200Mhz内存接入。鳍片下方的SSD位支持2个M.2 2280 PCIe 5.0 SSD接入。主板上共有3个风扇PIN接口，除主板散热模组的CPU风扇和SSD风扇插槽外，还可额外接入1枚机箱风扇。
外置接口部分，铭凡BD790i背板共配置了USB-C 3.2 Gen2（支持DP输出）、2×USB-A 3.2 Gen1、2×USB-A 2.0、HDMI 2.1、DP 1.4、3.5mm三分音频接口、2.5G网线接口共11个接口，另外支持USB 3.2 Gen1前置扩展以及3.5mm音频前置扩展接口，综合内外接口配置来看，铭凡BD790i实现了MoDT主板的接入大满贯。
可提着出门的Mini-ITX装机思路推荐
Mini-ITX主板拥有极佳的装机可玩性，除了常规装机外，该款型主板最推荐的装机思路共有两种，一种是背插显卡的A4尺寸mini-ITX主机搭配，另一种是直插显卡的手提便携式ITX主机搭配，本次我们先选择了后者，准备搭配一套可以手提出门作为移动工作站使用的mini主机，装机硬件搭配如下：
- 板U套装：铭凡BD790i主板
- 显卡：NVIDIA 3070 Ti公版显卡
- 内存：金士顿FURY 2×16GB DDR5 6400MHz笔记本内存
- 存储：佰维nv7200 2TB SSD
- 电源：美商海盗船SF850L 850W全模组电源
- 机箱：闪鳞G200 黑色MESH版、闪鳞G200 黑色玻璃版
- 风扇：2×12cm恩杰机箱风扇（1个作为CPU风扇）
闪鳞G200是今年比较火的一款桌面小钢炮机箱，它拥有12.8L小体积，外部尺寸为280mm×188mm×243mm（长×宽×高）。这款机箱专为17cm×17cm标准mini-ITX主板设计，拥有比较充裕的硬件容纳和散热风道空间。闪鳞G200这款机箱最值得称道的地方在于，它不仅可容纳SFX电源，也可安装14cm长度以内的ATX电源，可以让电源方面的装机预算更灵活，大大节省了整体装机成本。
结合此次机箱的尺寸限制，我们简单整理了一下以铭凡BD790为核心板U套装的这套手提便携工作站的装机思路。闪鳞G200没有A4机箱在空间限制上那么多的限制，比如CPU风扇限高160mm，可以容纳除高塔式风冷外市面上绝大多数散热风扇，当然此次将铭凡BD790放入其中，在散热器高度方面绰绰有余。值得注意的是，相比传统mini-ITX主板，铭凡BD790i采用下压式散热会让主板垂直方向空间变小，因此机箱后部无法安装12cm风扇。一种解决思路是可以利用同孔距的风扇出风孔改装一个9cm背部风扇；另一种则是利用机箱顶部预留的12cm薄扇位。而我们在装机时意外地发现，在规划主板位置过程中，顶部薄扇位刚好能极限塞入12cm标准风扇，，因此本次装机方案就顺势改为了独立双风道设计——电源向前方独立出风，其余部分则利用显卡风扇和顶部薄扇构建上下风道，顺势带走主板部分热量。而SFX电源和ATX电源在本次装机方案中，对藏线美观等因素影响不大。
性能实测：媲美桌面端次顶配的性能释放
铭凡BD790i这套配置最有意思的地方，就是它搭载的这颗“移动端”处理器R9 7845HX，其实如果不看功耗限制，7845HX和桌面端的7950X其实用的是同一款核心，同样是双CCD+IOD结构，同样的12大核24线程，只不过作为“移动端”使用的7845HX被锁了频率，最大频率5.2GHz，基础频率3.0GHz。这颗桌面端魔改的移动端处理器，又通过MoDT的方式回归桌面端，完成了一个轮回。这颗处理器在AMD产品代号中为Dragon Range，对位处理器是英特尔同样从桌面端平移过来的HX55系列，具体到这颗R9 7845HX其对标的是i9-12900HX，相比于锐龙H系列处理器，锐龙HX系列由于来自桌面端，定位可以说是天差地别，比如它拥有64MB三级缓存，再加上全大核+高主频的设计，属于能和桌面端性能叫板的顶级移动端处理器了。
虽然性能给力，但R9 7845HX也带来了新的问题，那就是双CCD+IOD会在封装之后从产生三个平面，如果散热器安装不到位就容易产生积热问题。这也就是这颗处理器出现在MoDT主板上的另一个重要原因——对DIY玩家并不友好，像铭凡BD790i主板这样直接连带散热底座一起打包，反而是让这颗处理器发挥功用的最佳途径。当然铭凡BD790i主板支持拆卸散热鳍片底座，只是并不建议玩家拆掉官方底座再自行DIY。
处理器基准测试部分，可以看到R9 7845HX在CineBench R23中轻松获得了多核33000pts以上的成绩，同时单核性能也来到了1929pts，单核性能较桌面端7950X低了5%，多核性能低了约14%，但多核性能依然比10核心20线程的桌面端7900X高出不少。与最新Zen5架构锐龙桌面端处理器相比的话，这颗7845HX 比最新的R9 9900X单核性能低14%，多核性能低6%，基本也是同性能水准的处理器。
内存性能方面，在AIDA64内存基准测试中，可以看到这套配置搭载的DDR5 6400MHz内存读取、写入和拷贝传输速度三项分别为63397MB/s、61751MB/s、52575MB/s，其中拷贝速度稍低，但读取速度基本跑满了性能。内存的传输延迟仅为81.5ns，同样属于相当优秀的水平。
存储性能方面，铭凡BD790i的PCIe 5.0接口同样有不错的传输性能表现。在CrystalDiskMark存储基准测试中，其上搭载的佰维NV7200的最高顺序读取速度为7316MB/s，最高顺序写入速度为6117MB/s，并且4K32位深的随机读写成绩也相当惊人。
显卡方面，由于显卡长度限制，我们选择了较为通用的RTX 3070 Ti，可以看到这套7845HX+3070Ti的组合在3Dmark常规五项测试中同样有着不错的性能表现。例如TimeSpy项目中，这套组合获得了14628的分数，其中显卡分数位14643，基本上能Hold住绝大多数1440p高画质游戏，以及很多重显卡负载的图形渲染应用。
前面分析了这款主机搭配选用的R9 7845HX处理器以及RTX 3070 Ti都拥有不错的性能，我们也实测了这套配置在实际游戏中的表现，结果非常令人满意，在超高画质/1080p光追中级水准下，五款游戏在1080p分辨率下拥有平均超过100fps的超高帧数表现。以最新发布的《黑神话：悟空》为例，在官方基准测试工具中，我们将画质设置为1080p高画质、DLSS性能、非光线追踪，在保证了超清画质的前提下，这款游戏可以稳定运行在100fps左右，完全满足了画质党和发烧友玩家对游戏娱乐的高需求。
散热测试：轻松hold住“龙之领域”
为了验证这台便携式主机的散热表现，我们在AIDA64中开启FPU对处理器进行单考测试，在室温23℃环境下，30分钟满负载系统依然可以保持稳定的100W处理器功耗释放。此时处理器核心温度为85℃，主板温度为58℃。虽然是下压式风冷，但是放在这款中级功耗的处理器上依然可以从容应对。
在双考测试中，1小时满负载后，处理器功耗稳定在100W，核心温度为87℃，显卡功耗稳定在290W（与显卡单考功耗相同，未出现降功耗的情况），显卡温度为88℃。如此优秀的散热表现，主要是因为闪鳞G200采用单面MESH全透，单面显卡风扇位MESH半透的设计，保证了整套配置的各个部分都拥有足够的进风量。
总结：手提便携主机也可化身性能小钢炮
我们此次搭配的这套装机方案，属于优先保证散热充足的思路，尽管整套配置仅有2个12cm风扇+1个SSD位风扇，但整体性能释放强劲的前提下，依然拥有不错的散热表现。尽管R9 7845HX是ZEN 4架构的一颗处理器，但是依然可以在mini-ITX主板上发挥出媲美桌面端次旗舰处理的性能。当然这套配置也不是没有遗憾点，比如来自移动端移植的一大先天缺陷就是接口数量，这套配置在USB接口数量上并不算多。但总的来说，借助铭凡BD790i实现的这套便携式主机方案，依然是目前性价比非常高的装机选择。
